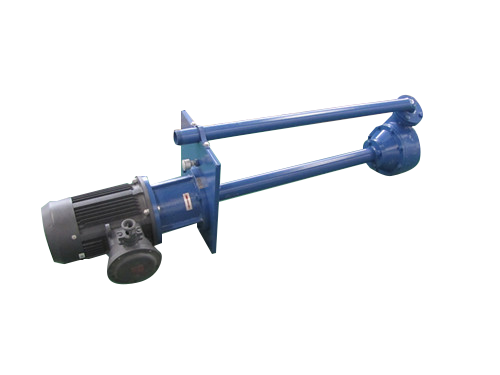

液下泵描述
DYWS型多用液下泵系单吸离心泵,主要用作离心机供液、井场或其它场所的排污和供水设备。它将含有固相颗粒的钻井液以一定压力注入这些旋流器,以便分离出固相颗粒。
液下泵特点与优势:
1. 外形为立式结构,占用空间小。
2. 采用副叶轮动力气胎密封。
3. 耐磨性和抗腐蚀性良好,采用中锰球墨铸铁MⅡ浇铸。
4. 泵壳结构兼有环形压水室和涡形压水室特点。
液下泵技术参数表:
型号 | 流量 (m3) | 扬程(m) | 转速(r/min) | 效率 (%) | 电机功率 (Kw) |
DYWS40-12 | 40 | 12 | 1450 | 40 | 5.5 |
DYWS60-12 | 60 | 12 | 1450 | 45 | 7.5 |
液下泵结构说明:
DYWS型多用液下泵采用副叶轮动力气胎密封。运转平稳、密封可靠。主要由支撑板、上连接盘、连接管、下连接盘、轴承、传动轴、副叶轮、密封腔、密封压盖、叶轮、泵壳、过滤板等部件构成。DYWS型多用液下泵采用副叶轮动力气胎密封,密封可靠,运转平稳。
支撑板负责液下泵在罐面的安装支撑。上连接盘连接立式防暴电机,下连接盘连接泵头,连接管连接上连接盘和泵头部分。泵头由工作室和密封室两部分构成,泵壳、叶轮、密封腔构成工作室,密封腔、副叶轮、密封压盖构成密封室。
泵的轴向力,是由叶轮副叶片和副叶轮来平衡的。其优点是轴承收到的轴向力很小。 泵的轴向密封是由副叶轮及密封室构成的动力密封和静压气垫密封来完成的。其优点有两方面,一方面泵静止时,大气压强及液柱压强压缩密封室中的气体,形成气垫,确保轴承不受浸洗。另一方面,泵运转时,副叶轮产生相对的压力抵御叶轮所产生的压力,确保叶轮工作室密封,因此,泵不存在轴头液体泄漏损失,从而提高了泵的容积效率。
泵的下轴承采用稀油润滑,上轴承采用润滑脂润滑,油腔端部用油封密封。
泵壳、叶轮、副叶轮、密封腔采用中锰球墨铸铁MⅡ浇铸,具有良好的耐磨性及抗腐蚀性。泵壳结构兼有环形压水室和涡形压水室的优点,从而降低了叶轮上的径向力,减小了泵轴的挠曲变形。正是有了这些结构特点,才有了DYWS型多用液下泵的高泵效、轴封可靠、使用寿命长的特点。
泵的传动方式是通过弹性连轴器与电动机轴联结的。 泵的旋转方向,从驱动端看,为顺时针方向旋转。
液下泵故障及解决方法:
故 障 | 原 因 | 解决办法 |
泵不吸水,压力表指针剧烈振动。 | 液面过低,水管或仪表漏气。 | 提高液面,拧紧漏气处。 |
看压力表,泵出水处是有压力,然而水管仍不出水。 | 出水管阻力太大,旋转方向不对,叶轮淤塞。 | 检查或缩短水管及检查电机,取下水管接头,清洗叶轮。 |
泵不吸水。 | 过滤板淤塞,沉砂过多。 | 清洗过滤板,开动搅拌器。 |
流量低于预计。 | 泵淤塞,磨损严重。 | 清洗水管及管子,更换叶轮。 |
异常响声。 | 叶轮松动,轴承润滑油不足。 | 检查叶轮拧紧,上好压板,添加润滑油。 |
轴承发热。 | 润滑油不足,或不干净,泵与电机不对中。 | 添加或更换润滑油。调整联轴器。 |
