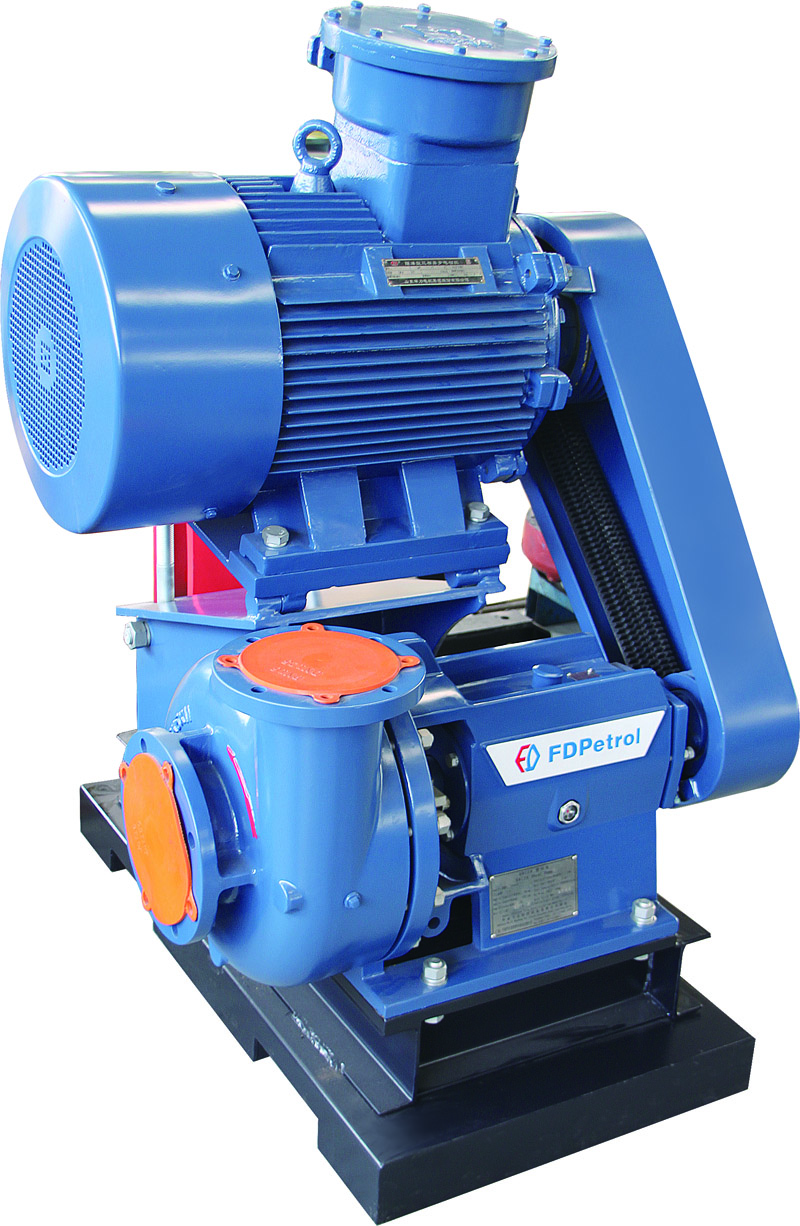

QB120剪切泵为用户提供了快速配制和处理泥浆的新型设备,能满足用户配制和处理高性能泥浆的要求。

QB120剪切泵具有以下功能:

1、 剪切泵可大大提高搬土颗料的水化程度。 搬土颗料在水中的分散和水化程度取决于:水中电解质含量、时间、湿度、表面可置换阳离子的数量和浓度。在其它条件相同的情况下,使用剪切泵可大大加速搬土颗粒的分散,从而大大加快颗料的水化进度,使泥浆具有良好的流变性。特别是在海洋钻井中用凹凸棒石和海沧石粉配制海水泥浆效果更佳。使用剪切泵可节约搬土30%以上。

2、剪切泵可使聚合物剪切稀释、水化。 泥浆中使用的高分子聚合物的分子量较高,直接加入不易水化,因此对高分子聚合物需要预剪切。剪切泵能提供很高的剪切效率,加快聚合物的稀释和水化进程。、

3、剪切泵可提供较高的排量和扬程,能满足配制和理泥浆的要求。

QB120剪切泵技术参数:


排量120m3/h
扬程
45M
叶轮直径280MM
叶轮转速2200rpm
泵效
27%
剪切功率大于95%
电机功率55KW、 380V、 50HZ
外形尺寸长×宽×高=1050×1000×1450
重量980kg



QB120剪切泵工作原理:

剪切泵由叶轮、涡壳、支座、盘根盒、传动轴、皮带轮、组合皮带、电机和护罩组成。    剪切泵的叶轮不同于一般水泵的叶轮,结构较为复杂,它是剪切泵的核心部件,具有很高的剪切效率。叶轮主要由五部分组成:轴流涡轮、储液舱、泵轮、增压舱和剪切板。用不锈钢制造成一个整体,结构十分紧凑。   轴流涡轮为泵轮和储液舱提供具有一定排量和能量的流体,该流体50%通过泵轮排出进入涡壳,50%被储液舱吸收。增压舱的独特设计,使储液舱中的流体具有一定能量。通过泵轮排出的流体,平行于剪切板流动,具有较高的流速。储液舱吸入的流体,通过若干喷嘴垂直于剪切板喷射。喷射流体与泵轮排出的流体混合后,以较高流速冲击剪切板外圆的锯齿,高速旋转的剪切板锯齿对流体再次进行剪切。因此,流经叶轮的流体经受多次剪切作用。


QB120剪切泵维修保养:

1、每次使用完后应清罐,并用清水循环冲洗管线和剪切泵,以免残物堵死叶轮的流道和喷嘴。

2、剪切泵的支座油池加30#机械油,每次使用前应检查机油面,不足应补充机油,发现机油太脏应更换机油。

3、盘根盒有填料密封和机械密封配合的组合密封,平时工作时,填料密封的压盖不宜上的太紧,它主要起辅助密封,机械密封失效时,填料密封才起作用,这时,根据实际情况,适当上紧盘根压盖。

4、使用机械密封时,严禁未灌液体时空转,以免损坏机械密封,机械密封润滑冷却机油不足时,应补充机油。
